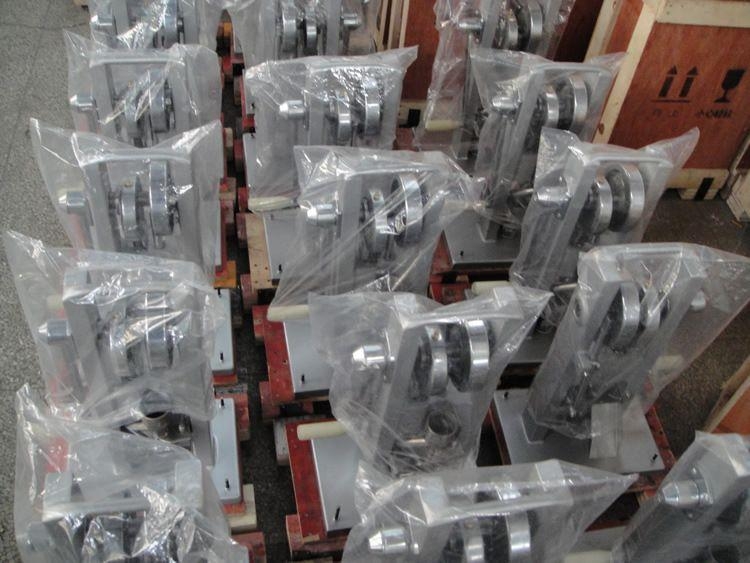

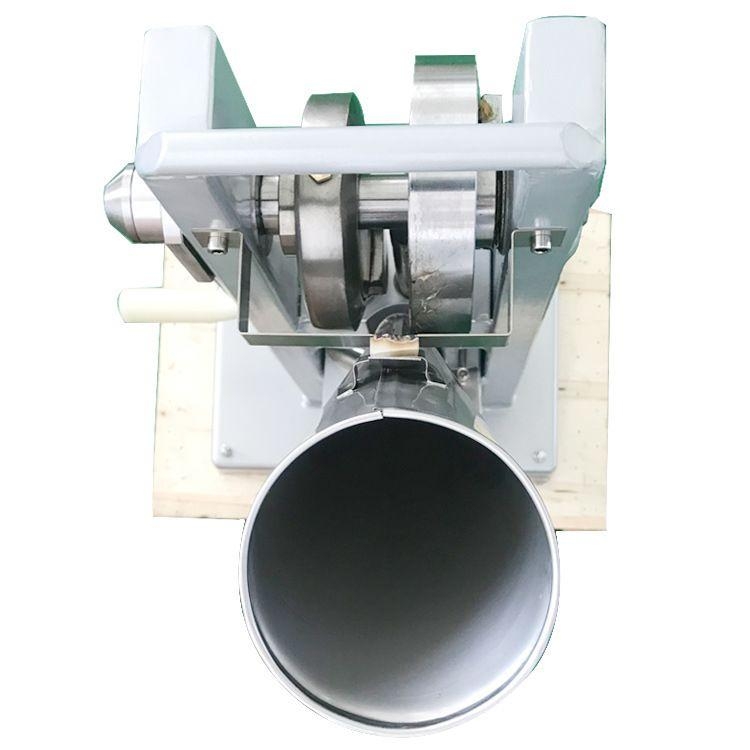

手摇单冲压片机

简要描述:

单冲压片机性能优良,适应性强,使用方便,易于维修,体积小,重量轻,无电时也可手摇片。

  • 更新时间:2020-04-02
  • 产品型号:
  • 厂商性质:生产厂家
  • 产品品牌:优润
  • 产品厂地:上海
  • 访问次数:178
  单冲压片机性能优良,适应性强,使用方便,易于维修,体积小,重量轻,无电时也可手摇片,本机只装一付冲模,物料的充填深度,压片厚度均可调节,能适应制药行业压制各种中、西药征剂的要求和其它行业压制各种类似产品的要求,深受各待业广大用户的欢迎。

  单冲压片机主要机件的拆卸与安装:
  1、中模台板拆卸:抽出挡粉板,取下料斗,旋出加料器紧定螺钉、旋下加料器固定螺柱和弹簧,取下加料器,旋下中模台板固定螺钉及弹簧垫圈,即可取下中模台板。安装:参考上述相反顺序进行。在旋上加料器紧固螺钉时须注意对正。以免损坏加料器的丝孔。
  2、上冲芯杆拆卸:旋松连杆锁紧螺母,转动上冲芯杆使其与连杆脱离,转动手轮使偏心轮壳升至最高位置,转动偏心连壳使连杆摆至前上方,即可将上冲芯杆从模架孔的上方抽出,安装参考上述相反顺序进行。
  3、下冲芯杆拆卸:旋下下冲固定螺钉,蝶形螺丝及齿轮压板转动调节齿轮,使下冲芯杆下降并从机身底孔下取出。安装:参考上述相反顺序进行。
  4、连杆拆卸:先拆下上冲芯杆,再取下连杆销上的钢丝挡圈,取出连杆销,即可取下连杆。安装:接上述相反顺序进行。
  5、大皮带轮、小齿轮及过桥轴拆卸:抵下三角皮带,旋下过桥轴右端母及垫圈(在机身里面),用手拿牢大皮带轮连同小齿轮和过桥轴一起抽出来,然后可用将过桥轴从轮孔中抽出。(大皮带轮与小齿轮及轴套三者压么一体,一般不需要拆开)。安装:参考上述相反顺序进行。
  6、主轴拆卸:拆卸主轴应两人进行。首先拆下大皮带轮,再旋下螺母取下杠杆、杠杆轴及充填滚轮。(必要时再拆下手轮及充凸轮)卸下防护罩,旋下螺钉及垫圈,用木锤敲打大齿轮内侧的非工作面(不可重大)。将其卸下(注意勿使提升滚轮丢失),再用木锤和铜棒敲打轴端(注意不要损伤轴端螺孔),同时拿牢轴的另一端并扶住偏心轮壳,慢慢将主轴拆下。安装:参考上述相反顺序进行。

  单冲压片机安装在牢固的木制工作台上(也可安装在水泥台上)用三付M12地脚螺钉固定。工作台面至地面的体度纸600毫米左右(以手摇,操作方便为度)。为了拆卸修理方便,在木制工作台上对应下冲芯相杆的位置片还应有一个直径约35毫米的孔。接通电机电源前先将电动机接好地线,以保安全,再卸下三角皮带,接通电机电源,开动电机观察电机旋转方向是否正确(电机轴的旋转方向应与防护罩或手轮上的箭头方向相反)若旋转方向不对,则另行接线然后再把三角皮带装好。

  单冲压片机使用中的注意事项说明:
  1、初次使用前应对照机器实物仔细阅读说明书,然后再使用。
  2、本机器只能按一定方向运转(见手轮或防护罩上的箭头所示),不可反转,以免损坏机件。在压片调整时尤需注意,不要疏忽。
  3、皮带松紧调节:通过机电底板上的两个调节螺母进行调节,调好后注意锁紧。
  4、无电源时用手摇压片,应将三角皮带拆下,以减少阻力及磨损。但不要将大皮带轮也拆下来,因为大皮带轮兼有飞轮省力的作用。
  5、电动压片时须将手轮上的转动手柄扳倒,以免运转时伤人。
  6、在压片过程中须经常检查药片质量(片重、硬度、表面光洁度等),及时调整。
